§5. Назначение и функции системы Система предназначена для обеспечения эффективного функционирования ферросплавных печей путем автоматизированного выполнения контроля, анализа, координациии и регулирования основных параметров шихтового и электрического режимов, а также режима спекания и перепуска электродов.
| Рисунок 1. Функциональная архитектура системы |
Органы управления, подлежащие автоматизации:
- механизмы перемещения электрододержателей;
- механизмы перепуска электродов;
- переключатели ступеней напряжения (ПСН) печных трансформаторов;
- механизмы поворота воздушных заслонок обдува электродов.

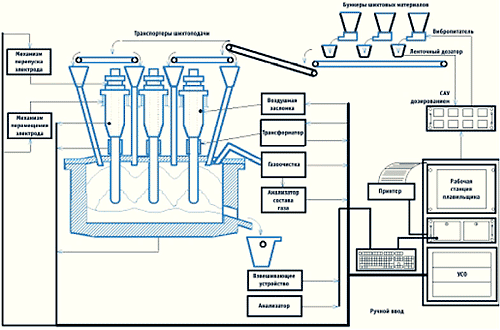

| Рисунок 2. Графическая схема автоматизации |
Основные функции системы:
- сбор, подготовка и выдача технологическому персоналу оперативной информации о ходе технологического процесса, включая нарушения и отказ средств контроля и оборудования;
- стабилизация активной мощности печи при равномерном ее распределении по электродам;
- управление режимом спекания и перепуска электродов и оценка положения реакционной зоны в ванне печи;
- контроль баланса углерода в ванне печи и выдача рекомендаций по составу шихты и корректирующим добавкам;
- обмен информацией с АСУП завода.
| |
