§8. Процесс функционировния системы

При работе системы на экран монитора по выбору выводится четыре мнемосхемы (печного агрегата, системы газоочистки, охлаждения печных трансформаторов, перепуска и обдува электродов) и видеокадры с информацией по электрическому режиму, перепуску электродов, шихтовому и технико-экономическому режимам. Имеется возможность оперативного изменения уставок и технологических границ параметров. Предусмотрен просмотр в режиме самописца и выдача на печать графиков изменения более 40 различных параметров.

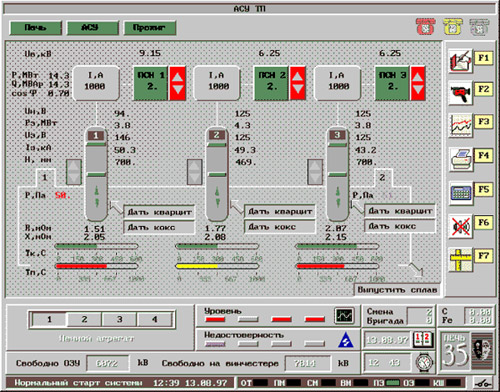

Рисунок 4. Мнемосхема печного агрегата

Мнемосхема печного агрегата (рис. 4) является основной. На ней приведены схематичное изображение печи с электродами и трансформаторами, основные параметры технологического процесса и отображение состояния выходных сигналов и сообщений по управлению процессом: увеличить (уменьшить) напряжение трансформатора, поднять (опустить) электрод, рекомендуемое соотношение кокса и железной стружки в шихте, выходные управляющие сообщения «Дать кокс (кварцит)» под соответствующий электрод и «Выпустить сплав».

При выходе автоматически вводимого параметра за установленные технологические границы его текущая величина на мнемосхеме окрашивается в красный цвет. Пиктограмма, изображающая красный телефон, переводится в режим мигания. Синхронно окрашивается в красный цвет соответствующая пиктограмма-указатель под поясняющей надписью «Уровень» в нижней части экрана, сигнализирующая номер мнемосхемы, на которую выводится искомый параметр. Выдается сигнал «Звуковая сигнализация (громкая)». В Протокол работы системы заносится сообщение о нарушении «ТРЕВОГА» с указанием времени, даты, наименования и значения параметра. При возврате параметра в заданные границы заносится аналогичное сообщение, только «ТРЕВОГА» заменяется на текст «НОРМА». Красная окраска текущей величины параметра и пиктограммы-указателя, а также мигающий режим красного телефона отменяются.

При значении параметра, близком к технологическим границам (в 5% зоне) его текущая величина на соответствующей мнемосхеме окрашивается в желтый цвет и в режим мигания переводится желтый телефон Синхронно окрашивается в желтый цвет соответствующая пиктограмма-указатель под поясняющей надписью «Уровень» в нижней части экрана, сигнализирующая номер мнемосхемы, на которую выводится искомый параметр. Выдается сигнал «Звуковая сигнализация (тихая)». В Протокол работы системы заносится сообщение с текстом «ВНИМАНИЕ» с указанием времени, даты, наименования и значения параметра. При возврате параметра в заданные границы заносится аналогичное сообщение, только «ВНИМАНИЕ» заменяется на текст «НОРМА». Желтая окраска текущей величины параметра и пиктограммы-указателя, а также мигающий режим желтого телефона отменяются.

При выходе параметра за установленные возможные границы его текущая величина на соответствующей мнемосхеме окрашивается в фиолетовый цвет. Одновременно фиолетовый телефон переходит в режим мигания. Синхронно окрашивается в фиолетовый цвет соответствующая пиктограмма-указатель под поясняющей надписью «Недостоверность» в нижней части экрана, сигнализирующая номер мнемосхемы, на которую выводится параметр с отклонением. В Протокол работы системы заносится сообщение «НЕДОСТОВЕРНОСТЬ» с указанием времени, даты, наименования и значения параметра. При возврате параметра в заданные границы заносится аналогичное сообщение, но с текстом «НОРМА». Цвет указанных пиктограмм изменяется на серый. Мигающий режим фиолетового телефона отменяется.

Аналогично функционируют мнемосхемы: спекания и перепуска электродов (рис. 5), охлаждения трансформаторов (рис. 6) и газоочистки (рис. 7).

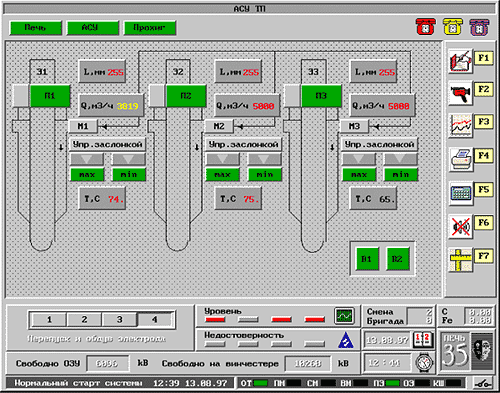

Рисунок 5. Мнемосхема спекания и перепуска электродов

Рисунок 6. Мнемосхема охлаждения трансформаторов

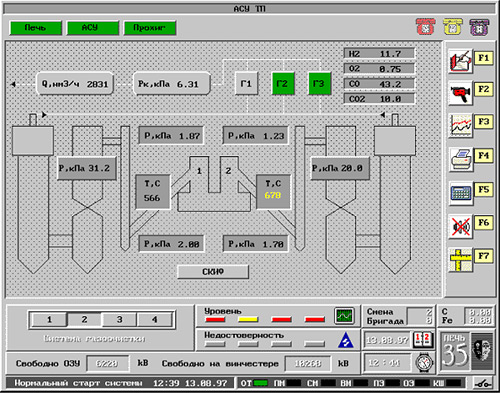

Рисунок 7. Мнемосхема газоочистки
