§1. Краткое описание

Cистема предназначена для обеспечения эффективного функционирования узла подготовки и подачи кокса шихтового отделения цеха. Система управляет вибропитателями, грохотами, вентиляторами, ленточными конвейерами, шиберами, дробилками, электромагнитом, автостелой.

§2. Назначение

АСУ ТП «КОКС» (в дальнейшем подсистема) является первой, разрабатываемой в рамках создания АСУ ТП шихтоподготовки, дозирования и шихподачи для цеха 4 ОАО «ЗФЗ».

Рисунок 1. Запорожский завод ферросплавов

Подсистема предназначена для обеспечения эффективного функционирования узла подготовки и подачи кокса шихтового отделения цеха 4.

§3. Объект управления

Шихтовое отделение представляет собой комплекс технических средств обеспечивающих подготовку шихтового матерала (дробление и отсев нужной фракции), дозирование и транспортировку шихты в плавильный цех.

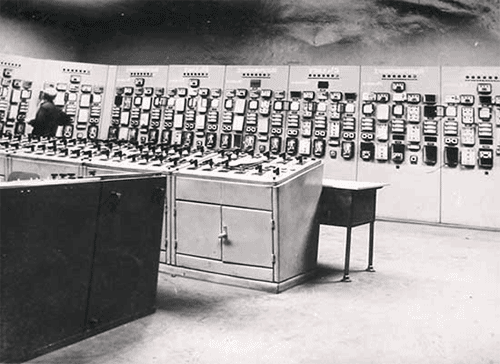

Рисунок 2. Так выглядел пульт управления системой дозирования цеха №4 в 1975-1976 году

В состав шихтового отделения входят 3 линии подачи кокса.

Перечень технологических объектов управления (ТОУ), при контроле которых решают комплекс задач системы, включает:

• вибропитатели;
• грохоты;
• вентиляторы;
• ленточные конвейеры;
• шиберы;
• дробилки;
• электромагнит;
• атвостела.

§4. Архитектура системы

АСУ ТП «КОКС» состоит из информационной и управляющей подсистем.

Рисунок 3. Пульт управления подсистемой кокс в 2003 году

Информационная подсистема обеспечивает сбор данных, отображение оперативных данных на АРМ оператора, архивацию данных и событий, сигнализацию, формирование графиков основных параметров.

Управляющая подсистема обеспечивает оптимальный режим функционирования технологического обрудования.

§5. Режимы работы системы

Подсистема позволяет функционировать в 3-х режимах: местном, дистанционном и автоматическом.

Дистанционный режим используются в основном как вспомогательный (при проверке работы механизмов), управление при этом осуществляется с АРМ оператора.

Основным режимом работы является автоматический. Он позволяет загружать кокс и другие материалы в назначенные приемные бункера дозаторов с контролем уровня компонента в бункере.

§6. Аппаратно-программные средства

Проект АСУ ТП реализован средствами пакета Silver 2.0 и функционирует под управлением ОСРВ QNX6.3.

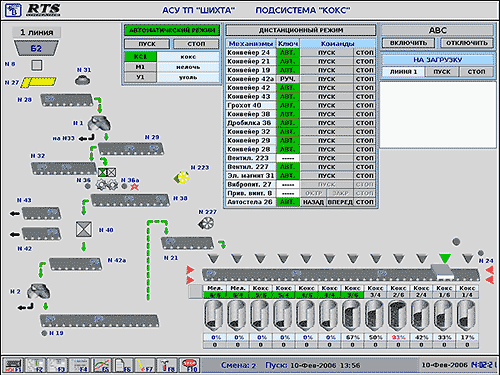

Рисунок 4. Основная мнемосхема подсистемы «Кокс»

Комплекс технических средств базируется на промышленных компьютерах и платах УСО фирмы Advantech.

Рисунок 5. Стойка управления подсистемы «Кокс»

Количество выходных и выходных параметров:

• 12 аналоговых входа;
• 186 дискретных входа;
• 33 дискретных выходов.
