Автоматизированная система управления технологическим процессом сухой газоочистки (АСУ ТП «ГОУ4») предназначена для обеспечения оптимальной работы установки, контроля основных параметров, предотвращения аварийных ситуаций. Система управляет двигателями дымососов, клапанами отсечными, клапаны продувочными

Оглавление:

Газоочистная установка представляет собой комплекс технических средств обеспечивающих отбор, транспортировку, очистку газо-пылевоздушной смеси, сбор и утилизацию собранной пыли, выделяющейся при проведении производственного процесса плавки в электропечи РТП4 ООО «БЗФ».

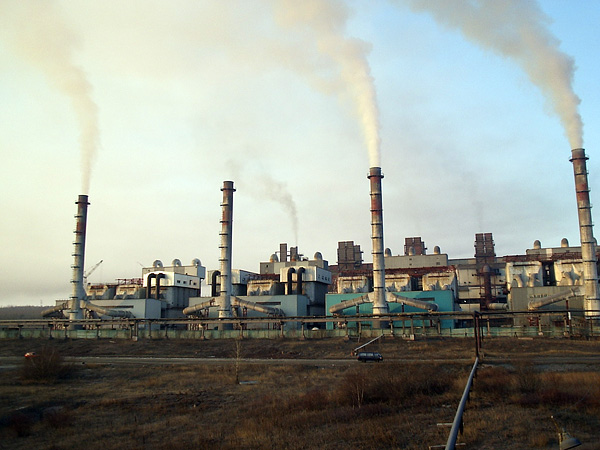

Рисунок 1. Братский завод ферросплавов

В состав ГОУ4 входит три параллельно работающих газоочистных тракта (ГОТ1-3).

ГОТ1 и ГОТ3 используют двухступенчатый принцип очистки, а ГОТ2 — трехступенчатый.

Основой ГОТ1 и ГОТ3 (вторая ступень) является фильтр рукавный с импульсной продувкой, а ГОТ2 — электрофильтр.

Перечень технологических объектов управления (ТОУ), при контроле которых решают комплекс задач системы включает:

• двигатели дымососов;
• клапаны отсечные секций ФРИК;
• клапаны продувочные секций ФРИК.

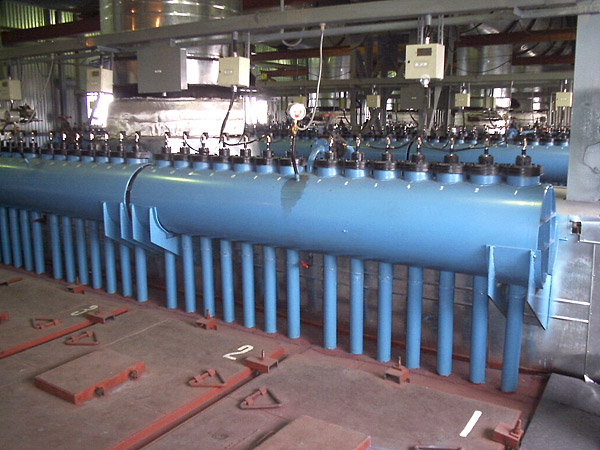

Рисунок 2. Клапаны продувочные

АСУ ТП «ГОУ4» состоит из информационной и управляющей подсистем.

Информационная подсистема обеспечивает сбор данных, отображение оперативных данных на АРМ оператора, архивацию данных и событий, сигнализацию, формирование отчетных форм и графиков основных параметров.

Управляющая подсистема обеспечивает оптимальный режим функционирования технологического обрудования. Подсистема позволяет функционировать в 3-х режимах: ручном, дистанционном и автоматическом.

Ручной и дистанционный режимы используются в основном как вспомогательные (при проверке работы клапанов, при неисправности датчиков), управление при этом осуществляется с АРМ оператора. Основным является автоматический режим, основанный на анализе перепада давления на входе и выходе рукавного фильтра.

Этот подход обеспечивает оптимальный режим эксплуатации рукавных фильтров и качественную очистку газо-пылевоздушной смеси.

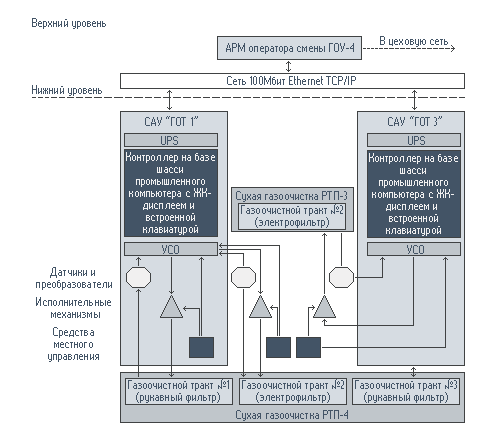

Рисунок 3. Структурная схема АСУ ТП «ГОУ-4»

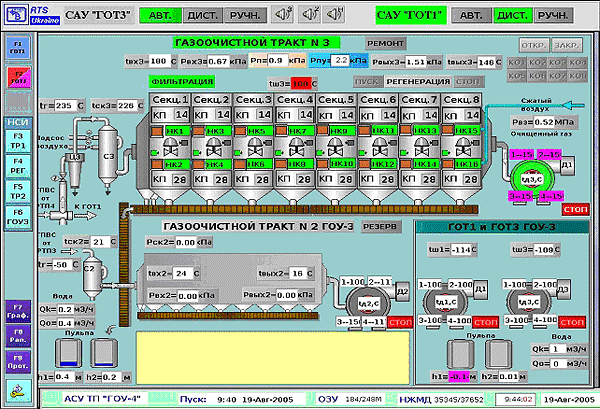

Рисунок 4. Основная мнемосхема АСУ ТП «ГОУ-4»

Проект АСУ ТП реализован средствами пакета Silver 2.0 и функционирует под управлением ОСРВ QNX6.3 . Комплекс технических средств базируется на промышленных компьютерах и платах УСО фирмы Advantech.
